Где скачать паспорт и даташит Renishaw XK10?

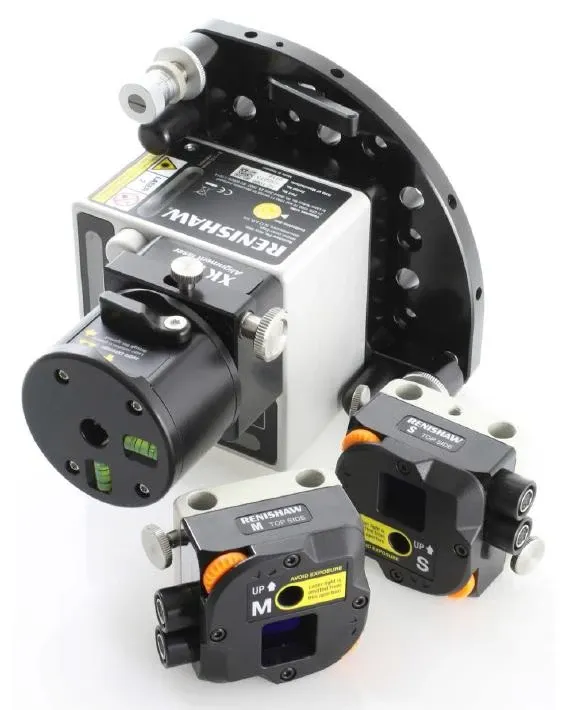

Renishaw XK10 — лазерная система юстировки, которая помогает проверять и выставлять геометрию станков с ЧПУ: положение осей, их взаимную ориентацию и опорных поверхностей. Это измерительный инструмент для наладчика и метролога, а не деталь, встраиваемая в станок. Он относится к решениям контроля процесса на производстве, выпускаемым компанией Renishaw.
Преимущества Renishaw XK10
Система рассчитана на геометрические проверки, которые обычно выполняют при монтаже станка, после перемещения или столкновения и при плановой проверке точности. Один комплект охватывает несколько типовых задач: прямолинейность, параллельность и перпендикулярность осей, плоскостность, а также выравнивание шпинделя. Это заменяет набор отдельных индикаторов, поверочных линеек и уровней, сокращает время наладки и снижает влияние человеческого фактора на результат. По назначению XK10 дополняет лазерный интерферометр XL-80: интерферометр измеряет позиционирование вдоль оси, а XK10 работает с геометрией. Состав комплекта и набор оснастки зависят от исполнения, поэтому уточняйте их при заказе.
Технические характеристики Renishaw XK10
| Параметр | Значение |
|---|---|
| Тип изделия | Лазерная система юстировки геометрии станков |
| Производитель | Renishaw |
| Артикул в каталоге | 86404-22 |
| Типовые измерения | Прямолинейность, параллельность, перпендикулярность, плоскостность, юстировка шпинделя |
| Область применения | Фрезерные, токарные и многоцелевые станки с ЧПУ, координатно-измерительные машины |
| Состав и диапазоны | Зависят от исполнения комплекта — уточняйте по руководству Renishaw |
Где купить оригинальный Renishaw XK10?
Компания «Эффективное производство» поставляет оборудование Renishaw для станков с ЧПУ. На изделия действует гарантия 12 месяцев, к ним прилагается документация, а инженеры помогают подобрать комплект под задачу и тип станка. Для заказа укажите станок, оси и виды проверок, которые планируете выполнять.
Лазерная система юстировки для проверки геометрии осей и выравнивания станков с ЧПУ при монтаже, ремонте и плановой проверке точности.
Какое исполнение Renishaw XK10 выбрать
Выбор зависит от того, какие проверки вы планируете проводить. Если нужна только оценка прямолинейности и перпендикулярности осей, достаточно базового комплекта. Если требуется проверять шпиндель, плоскостность столов или работать с поворотными осями, учитывайте дополнительную оснастку и совместимые изделия, например поворотную ось XR20. Размеры станка влияют на длину измеряемых участков, поэтому сверяйте их с диапазонами в руководстве. Если проверки нужны разово, рассмотрите также услугу проверки и повышения точности станков.
Частые вопросы
- Для чего нужен Renishaw XK10?
- Для лазерной проверки и юстировки геометрии станков с ЧПУ: прямолинейности, параллельности и перпендикулярности осей, плоскостности и выравнивания шпинделя. Его применяют при монтаже, после ремонта и при плановой проверке точности.
- Чем XK10 отличается от лазерного интерферометра XL-80?
- XL-80 измеряет точность позиционирования вдоль оси, а XK10 предназначен для проверки геометрии и юстировки. Системы дополняют друг друга при комплексной аттестации станка.
- Где найти паспорт и инструкцию на XK10?
- Даташит и руководство пользователя доступны для скачивания на этой странице. Точный состав и диапазоны измерений для вашего исполнения уточняйте по руководству Renishaw.
- Можно ли заказать XK10 с подбором комплекта под станок?
- Да. Укажите тип станка, длину осей и виды проверок — специалисты подберут комплект и подтвердят наличие.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw XK10 на сайте «Эффективное производство».
Скачать руководство пользователя (PDF) Первоисточник: Renishaw
