Где скачать паспорт и даташит Renishaw XM-60?

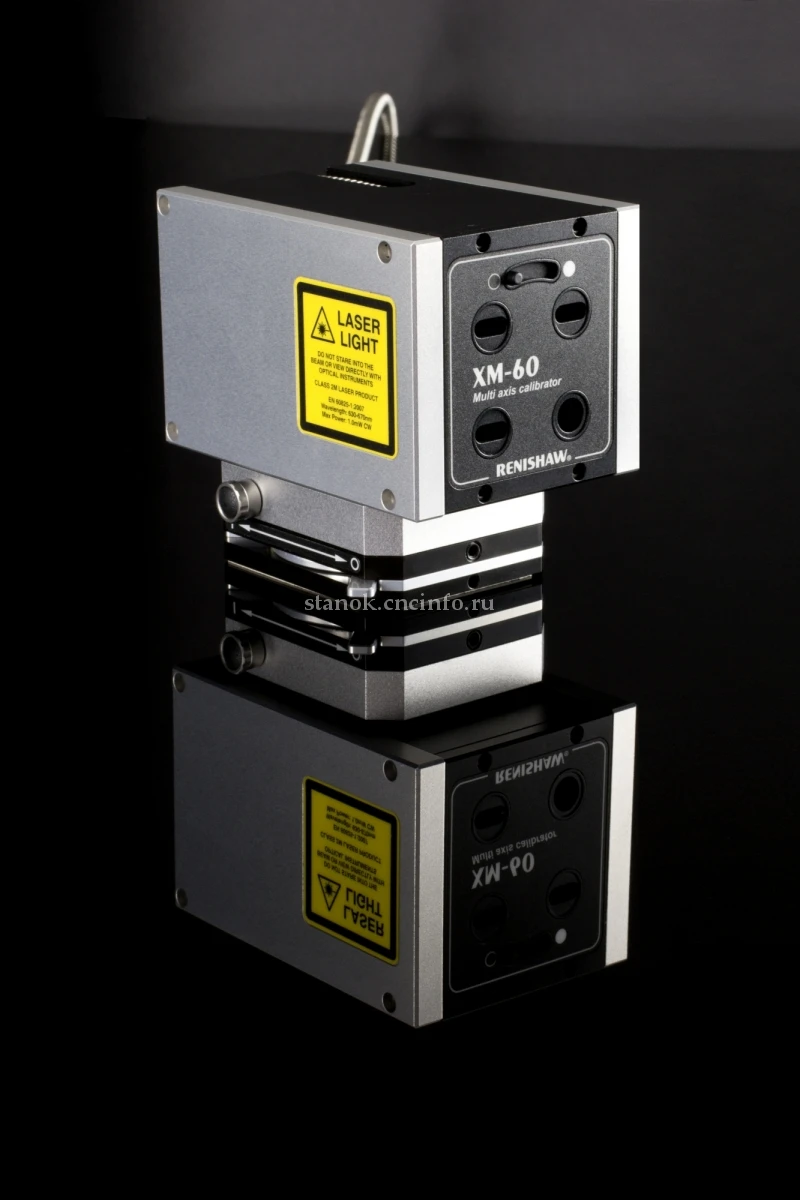

Renishaw XM-60 — многоосевой лазерный калибратор, который за одну установку измеряет шесть степеней свободы линейной оси станка с ЧПУ или координатно-измерительной машины. Он относится к оборудованию для контроля точности и применяется при приёмке станка, периодической проверке и подготовке данных для компенсации погрешностей.
Преимущества XM-60
Главное отличие XM-60 от классического интерферометра — один проход по оси вместо нескольких. Раньше линейное позиционирование, прямолинейность, углы и крен проверяли отдельными установками с разной оптикой. XM-60 собирает эти данные за один цикл, что сокращает простой станка и исключает ошибки при переустановке оптики. Особенно заметен выигрыш при измерении крена (поворота вокруг оси перемещения): классическими методами он измеряется сложнее остальных параметров. Для измерения используется оптоволоконная связь, поэтому на подвижной части оси нет электрических кабелей. Комплект работает совместно с лазерной системой Renishaw XL-80, а результаты можно использовать для построения таблиц компенсации в системе ЧПУ. Если вам нужна проверка не одной оси, а круговой интерполяции, посмотрите также Ballbar QC20-W.
Технические характеристики XM-60
| Параметр | Значение |
|---|---|
| Тип изделия | Многоосевой лазерный калибратор |
| Измеряемые параметры | Линейное позиционирование, прямолинейность в двух плоскостях (вертикальная и горизонтальная), наклон (pitch), рыскание (yaw), крен (roll) |
| Принцип измерения | Лазерная интерферометрия с оптоволоконной передачей сигнала на приёмник |
| Совместимость | Лазерная система Renishaw XL-80, программное обеспечение Renishaw для сбора данных и анализа |
| Артикул | A-5312-0001 |
| Назначение | Приёмка и периодическая проверка станков с ЧПУ и КИМ, калибровка и компенсация геометрии осей |
| Диапазон и точность | Зависят от конфигурации комплекта — уточняйте по даташиту и руководству Renishaw |
Где купить оригинальный XM-60?
Компания «Эффективное производство» поставляет оборудование Renishaw для станков с ЧПУ и измерительных систем. На XM-60 действует гарантия 12 месяцев, к поставке прилагается документация, а инженеры помогут подобрать комплект под вашу задачу. Позицию можно найти в разделе «Контроль процессов в производстве».
Лазерный калибратор для измерения шести степеней свободы линейной оси за одну установку. Применяется при приёмке, диагностике и компенсации геометрии станка.
Какое исполнение XM-60 выбрать
XM-60 используется не сам по себе, а как часть лазерной системы, поэтому выбор начинается с состава комплекта: нужен ли вам полный набор оптики и штативов, или у вас уже есть XL-80 и требуется только расширить его возможности. Далее учитывайте длину измеряемой оси, габариты станка и способ крепления оптики — эти параметры определяют диапазон измерений и аксессуары. Если задача ограничивается только линейным позиционированием, возможно, достаточно XL-80; если нужна полная картина геометрии оси, включая углы и прямолинейность, имеет смысл XM-60. Для общей проверки точности станка рассмотрите также услугу проверки и повышения точности станков.
Частые вопросы
- Для чего нужен Renishaw XM-60?
- Для измерения геометрии линейной оси станка с ЧПУ или КИМ: позиционирования, прямолинейности, наклона, рыскания и крена. Данные используют при приёмке, диагностике и построении компенсации погрешностей.
- Чем XM-60 отличается от XL-80?
- XL-80 — лазерный интерферометр, который в базовой конфигурации измеряет линейное позиционирование и другие параметры при смене оптики. XM-60 добавляет многоосевое измерение: несколько параметров оси фиксируются за одну установку.
- С чем совместим XM-60?
- Он работает в составе лазерной системы Renishaw XL-80 и фирменного программного обеспечения для сбора и анализа данных. Точный состав комплекта уточняйте по даташиту и руководству производителя.
- Где скачать паспорт и инструкцию на XM-60?
- Даташит и руководство доступны на этой странице ниже. Дополнительную документацию по комплекту можно запросить у наших специалистов вместе с коммерческим предложением.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw XM-60 на сайте «Эффективное производство».
Скачать руководство пользователя (PDF) Первоисточник: Renishaw
