Измерительный щуп Blum TC-52: обзор и применение на станках с ЧПУ
На обрабатывающих центрах с автоматической сменой инструмента точность обработки напрямую зависит от того, насколько достоверно контроллер ЧПУ знает фактическую длину, радиус и целостность каждого инструмента в магазине. Ручной ввод коррекций и визуальный контроль поломки резца не дают нужной повторяемости и отнимают время наладчика. Измерительный щуп Blum TC-52 закрывает эту задачу — он встраивается в рабочую зону станка и автоматически измеряет инструмент в цикле обработки. В статье разбираем принцип работы щупа, его конструктивные варианты, ключевые характеристики и типичные ошибки монтажа.
- Назначение и принцип работы
- Конструкция и модификации линейки
- Технические характеристики
- Монтаж и настройка на станке
- Сравнение с аналогами линейки Blum
- Типичные ошибки эксплуатации и обслуживание
- Заключение
Назначение и принцип работы
Blum TC-52 — измерительный щуп для контроля режущего инструмента, устанавливаемый в рабочей зоне фрезерного или многофункционального обрабатывающего центра. Устройство относится к так называемым «digilog»-системам Blum-Novotest: в момент касания измерительного штока (стилуса) с торцом или боковой поверхностью инструмента фиксируется не просто факт срабатывания, а величина отклонения чувствительного элемента. Это позволяет получить результат измерения за один проход, а не за несколько повторных касаний, как у классических контактных систем с дискретным триггером.
Данные измерения передаются в стойку ЧПУ бесконтактно, по инфракрасному каналу, на приёмник, установленный в зоне видимости щупа. Контроллер станка получает фактическую длину и радиус инструмента, автоматически корректирует таблицу инструментальных коррекций и — при настроенном контроле поломки — останавливает цикл, если инструмент отсутствует или разрушен. Такой контроль особенно важен при безлюдной (третья смена, ночной цикл) обработке, где оператор не может визуально проверить состояние резца между операциями.
Область применения TC-52 — обрабатывающие центры с ЧПУ, где требуется автоматическое измерение большого числа инструментов в магазине: серийная механообработка, участки с длительными безнадзорными циклами, производство пресс-форм и штампов с высокими требованиями к повторяемости размеров.
Конструкция и модификации линейки
Линейка тактильных щупов Blum для контроля инструмента строится по единому принципу, но различается способом передачи сигнала и конструктивным исполнением корпуса. Помимо TC-52, в ассортимент входят соседние модели TC-51 и TC-61, а также щупы серии ZX-Speed, которые используют схожую механику измерительной головки, но иную кинематику подвода стилуса.
- Корпус и защита. Щуп заключён в герметичный корпус, рассчитанный на работу в среде со стружкой и СОЖ (смазочно-охлаждающая жидкость); класс защиты уточняйте по паспорту конкретной модификации.
- Измерительная головка. Подпружиненный шток с керамическим или карбидным наконечником обеспечивает повторяемость касания и стойкость к абразивному износу при контакте с твердосплавным инструментом.
- Канал передачи данных. У инфракрасных версий (к которым относится TC-52) сигнал передаётся оптически на стационарный приёмник; в модификациях с радиоканалом (RC) сигнал идёт по радиочастоте, что снижает требования к прямой видимости между щупом и приёмником.
- Режим измерения. Digilog-технология фиксирует непрерывное отклонение стилуса, что позволяет измерять длину и радиус инструмента за один проход вместо серии дискретных касаний.
Ниже — щуп из соседней линейки Blum, конструктивно близкий к TC-52 и часто применяемый на той же группе станков.
Соседняя модель линейки TC, использует ту же digilog-технологию измерения отклонения стилуса за один проход, применяется на аналогичных обрабатывающих центрах.
Технические характеристики
Точные паспортные значения (диапазон измерения, погрешность повторяемости, температурный диапазон) для конкретного серийного номера уточняйте по руководству производителя — они могут отличаться от партии к партии и зависят от исполнения. В общем виде щупы серии TC характеризуются следующими параметрами.
| Параметр | Значение (общая норма) |
|---|---|
| Принцип измерения | Контактный, digilog (непрерывное измерение отклонения стилуса) |
| Канал передачи данных | Инфракрасный (для TC-52), радиочастотный — в модификациях RC |
| Назначение | Измерение длины и радиуса инструмента, контроль поломки |
| Наконечник стилуса | Керамика или карбид — износостойкие материалы для контакта с твердосплавным инструментом |
| Питание | Автономное (батарейное) или от кабеля — зависит от исполнения |
| Среда эксплуатации | Рабочая зона станка с СОЖ и стружкой, герметичный корпус |
Для сопоставления с конкретными паспортными значениями других моделей Blum рекомендуется свериться с сопроводительной документацией на щуп либо обратиться к поставщику за паспортом на нужный артикул.
Монтаж и настройка на станке
Монтаж измерительного щупа выполняется на столе станка или на отдельном кронштейне в зоне, доступной для инструментального шпинделя без столкновения с другими узлами. При установке важно соблюсти несколько правил, влияющих на стабильность измерений:
- Обеспечить прямую видимость между корпусом щупа и приёмником инфракрасного сигнала — любые преграды (кожухи, шланги СОЖ) приводят к пропуску измерений.
- Жёстко закрепить щуп на станине или столе — вибрация крепления искажает величину зафиксированного отклонения стилуса и снижает повторяемость.
- Настроить в ЧПУ параметры цикла измерения: скорость подвода, точку старта, направление касания для каждого типа инструмента (торцевая фреза, сверло, резец).
- Периодически калибровать щуп по эталонному инструменту известной длины, чтобы компенсировать температурный дрейф механики станка.
Расположение приёмника сигнала — отдельная задача: он должен «видеть» щуп из любой позиции стола, где выполняется измерение. Для станков с ограниченным обзором рабочей зоны иногда рациональнее использовать радиочастотную версию, где прямая видимость не требуется. Подбор конкретной модификации и измерительных щупов для контроля инструмента удобнее делать по фактической геометрии станка и составу инструментального магазина.
Сравнение с аналогами линейки Blum
В ассортименте Blum-Novotest помимо TC-серии есть щупы ZX-Speed, конструктивно близкие по назначению, но с иной кинематикой измерительной головки — они оптимизированы под более быстрые циклы измерения на станках с частой сменой инструмента.
| Модель | Канал связи | Особенность |
|---|---|---|
| TC-52 | Инфракрасный | Базовое исполнение digilog для стационарного расположения в зоне видимости приёмника |
| TC-51 / TC-61 | Инфракрасный / радиочастотный | Соседние модификации той же серии, различаются исполнением корпуса и способом передачи данных |
| ZX-Speed | Проводной / инфракрасный (зависит от версии) | Ускоренный цикл измерения, ориентирован на частую смену инструмента |
| ZX-Speed RC / ZX-Speed IR | Радиочастотный / инфракрасный | Вариации по каналу связи для разных условий видимости приёмника |
Альтернатива TC-52 для станков с частой сменой инструмента и повышенными требованиями к скорости измерительного цикла.

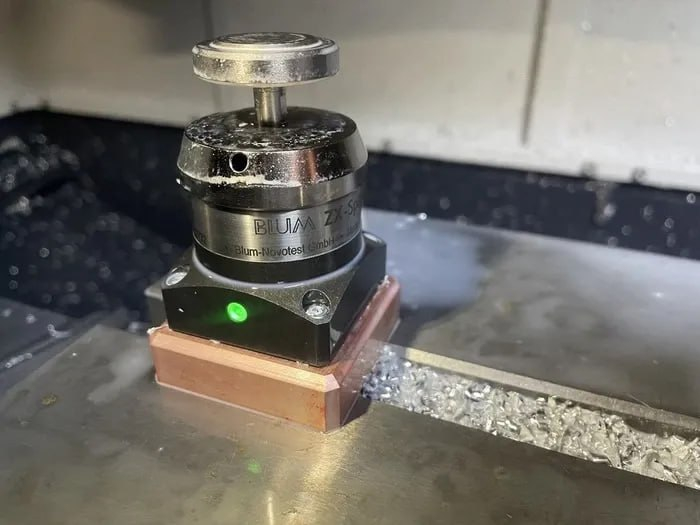

Инфракрасная версия скоростного щупа ZX-Speed — удобна там, где требуется бесконтактная передача сигнала без прокладки дополнительного кабеля.
Выбор между TC-52 и щупами ZX-Speed определяется в первую очередь тактом обработки: если магазин инструмента меняется реже, а точность контроля важнее скорости, оптимально подходит базовая TC-серия. Если станок работает в режиме частой смены инструмента с короткими операциями, скоростная кинематика ZX-Speed сокращает время простоя на измерение.
Типичные ошибки эксплуатации и обслуживание
На практике большинство отказов измерительных щупов Blum связано не с самим устройством, а с условиями его эксплуатации на конкретном станке.
- Загрязнение оптического окна. Стружка, эмульсия СОЖ и абразивная пыль оседают на корпусе приёмника и щупа, что приводит к пропуску сигнала. Регулярная очистка — часть обычного планового ТО.
- Механическое повреждение стилуса. Столкновение инструмента с наконечником при ошибке программы или неверно заданной точке подвода деформирует шток и искажает результат измерения. Симптомы схожи с тем, что описано в статье о деформации стилуса контактного щупа — принцип диагностики применим и к щупам Blum.
- Дрейф калибровки. Тепловое расширение узлов станка со временем смещает базовую точку измерения. Периодическая проверка по эталонному инструменту снижает риск накопления систематической погрешности.
- Некорректная настройка цикла измерения в ЧПУ. Неправильно заданная скорость подвода или направление касания дают завышенный разброс результатов даже при исправном щупе.
Плановое обслуживание сводится к визуальному осмотру корпуса и стилуса, очистке оптических поверхностей и контролю крепления. При выходе щупа за пределы паспортной повторяемости целесообразно провести полную диагностику измерительной системы — это в целом аналогично диагностике других контактных измерительных систем для станков с ЧПУ.
FAQ: частые вопросы
В чём отличие Blum TC-52 от контактных щупов Renishaw?
Оба типа устройств измеряют инструмент контактным способом, но TC-52 использует digilog-технологию — непрерывную фиксацию отклонения стилуса, что позволяет получить результат за один проход, тогда как классические триггерные системы требуют нескольких повторных касаний.
Можно ли использовать TC-52 при полностью безлюдном цикле обработки?
Да, это одно из основных назначений устройства — автоматический контроль поломки и износа инструмента без участия оператора между операциями.
Что делать, если приёмник перестал получать сигнал от щупа?
Сначала проверьте прямую видимость между щупом и приёмником и очистите оптические поверхности от стружки и эмульсии СОЖ, а затем убедитесь в исправности источника питания щупа.
Как часто нужно калибровать щуп TC-52?
Периодичность зависит от температурной стабильности станка и требований к точности; на практике калибровку по эталонному инструменту проводят в рамках планового ТО, уточняйте интервал по регламенту вашего производства.
Подходит ли TC-52 для контроля радиуса фрезы, а не только длины?
Да, при соответствующей настройке цикла измерения в ЧПУ щуп фиксирует отклонение как по оси, так и в радиальном направлении, что позволяет получать и длину, и радиус инструмента.
Заключение
Blum TC-52 — рабочий инструмент автоматизации контроля инструментального магазина, снижающий влияние человеческого фактора на точность обработки и позволяющий вести безлюдные циклы без риска пропустить поломку резца. Его эффективность напрямую зависит от корректного монтажа, регулярного обслуживания оптики и своевременной калибровки.
Если вы подбираете измерительный щуп для конкретной модели станка либо диагностируете уже установленную систему контроля инструмента, специалисты ООО «Эффективное производство» помогут подобрать совместимую модификацию и проконсультируют по монтажу и настройке цикла измерения.
