Ошибки FANUC OT001–OT008: софт-лимиты по осям — причины и устранение
Авария с кодом «OT» появляется на экране стойки FANUC в момент, когда ось подошла к границе рабочей зоны, заданной программными концевыми выключателями (software limit, «мягкий» лимит хода). В отличие от аппаратных концевиков, эта защита работает целиком в контроллере: сравнивается текущая координата оси с параметрами допустимого диапазона. Проблема в том, что коды OT001–OT008 сигнализируют не только о реальном выезде за пределы стола — под этим же кодом скрываются сбой параметров, смещение нуля станка и потеря позиции по датчику обратной связи. Разберём, что означает каждый код, как найти причину и что делать, если ось «встала в лимит» без видимой причины.
- Что означает авария OT001–OT008
- Как работают программные лимиты хода
- Основные причины появления кодов
- Порядок диагностики по осям
- Устранение и восстановление референции
- Профилактика и типичные ошибки наладчика
- Заключение
Что означает авария OT001–OT008
На большинстве стоек FANUC серий 0i, 16i, 18i, 21i и 30i группа аварий с префиксом OT (Over Travel) относится к выходу оси за пределы разрешённой зоны перемещения. Восемь номеров кода — это комбинация двух факторов: номера оси станка (обычно X, Y, Z, четвёртая ось) и направления превышения (положительное или отрицательное), либо номера накопителя лимитов (первый и второй программный предел, если на станке настроено несколько зон). Точное соответствие «код — ось — направление» зависит от модели ЧПУ и настройки станкостроителя, поэтому конкретную расшифровку всегда уточняйте по руководству станка или по параметрам диагностики (обычно это экран Diagnose, номер осевого статуса).
Важно не путать OT-аварии со схожими по смыслу кодами других серий. Если на станке одновременно фигурируют коды типа OT032, это уже другая ветка диагностики, связанная с отсутствием референции, а не с превышением лимита хода.
Как работают программные лимиты хода
Программный лимит — это заданный в параметрах диапазон координат, в котором разрешено находиться конкретной оси в системе координат станка. Значения границ хранятся в параметрах группы «Stored stroke limit» (для FANUC — обычно диапазон параметров №1320–1327 и смежные, точная нумерация зависит от версии ПО ЧПУ). Контроллер сверяет текущую машинную координату с этими границами на каждом такте интерполяции и, если ось приближается к пределу, формирует замедление, а при фактическом достижении границы — аварийный останов с кодом OT.
Смысл такой защиты — предотвратить механическое столкновение узла с концом ШВП (шарико-винтовой передачи), кожухом или соседним агрегатом до того, как сработает аппаратный концевой выключатель. Программные лимиты всегда должны быть «внутри» механического диапазона оси с запасом, а не совпадать с ним впритык.
Основные причины появления кодов
На практике авария OT001–OT008 возникает по одной из нескольких групп причин, и их стоит проверять именно в этом порядке — от простого к сложному.
- Программа обработки содержит координату, реально выходящую за разрешённую зону — типичная ошибка постпроцессора или неверно заданного смещения нуля детали.
- Ручное перемещение оператора в режиме JOG или маховика привело ось к границе рабочей зоны.
- Смещение системы координат станка (machine zero) — после сбоя референции или замены компонента ось «думает», что находится дальше, чем реально.
- Ошибочно заданные параметры лимитов после сервисного вмешательства, обновления ПО или замены платы управления.
- Потеря или искажение сигнала обратной связи — если энкодер считает позицию неверно, контроллер может «решить», что ось вышла за пределы, даже когда физически это не так.
- Механическая причина: люфт или проскальзывание в передаче, из-за которого фактическое положение оси не соответствует расчётному.
Последние два пункта — самые неприятные, потому что программные лимиты в этом случае лишь индикатор более глубокой проблемы, а не её источник.
| Группа причин | Типичный признак | Что проверить первым |
|---|---|---|
| Ошибка УП или смещения | Авария повторяется при запуске одной и той же программы | Кадр программы, активное смещение G54–G59 |
| Ручное перемещение | Авария при JOG/маховике, без программы | Направление и скорость ручного хода |
| Сбой референции | Координаты «прыгают» после включения станка | Повторный поиск нуля станка (REF) |
| Параметры лимитов | Проблема появилась после сервисных работ | Параметры Stored stroke limit по осям |
| Обратная связь / энкодер | Авария без видимой связи с положением оси | Сигнал энкодера, кабель, разъём |
| Механика | Люфт, шум, неравномерный ход | ШВП, муфта, крепление датчика |
Порядок диагностики по осям
Первый шаг — определить, какая именно ось и в каком направлении дала аварию. Номер кода OT в связке с экраном диагностики или таблицей соответствия из руководства станка сразу сузит круг поиска до одной оси. Дальше действуйте по шагам.
- Зафиксируйте текущую машинную координату оси на момент аварии (экран Position, режим Machine) и сравните с параметрами программных лимитов этой оси.
- Проверьте, не изменялись ли недавно параметры смещения нуля станка или значения самих лимитов — сервисный журнал станка часто фиксирует такие правки.
- Выполните повторный поиск референтной точки (Reference Point Return) и сравните координату до и после — расхождение указывает на сбой позиционирования, а не на реальный выход за габарит.
- Оцените сигнал обратной связи по оси через диагностические экраны привода: нестабильный или зашумлённый сигнал энкодера — признак проблемы в кабеле или самом датчике.
- Проверьте механику оси на люфт и посторонний шум — если авария сопровождается нехарактерными звуками, вероятна связь с износом ШВП или муфты.
Если ось после сброса аварии и ручного отвода снова упирается в тот же предел раньше расчётной точки, это почти всегда говорит о рассинхронизации между машинной координатой и реальным положением узла — самая частая скрытая причина повторяющихся OT-кодов, особенно на станках с абсолютным энкодером после разряда его батареи резервного питания (SRAM, статическая память, хранящая абсолютную позицию при выключенном станке).
Датчик обратной связи, отвечающий за корректное определение позиции оси. Искажение его сигнала — одна из скрытых причин повторяющихся аварий OT001–OT008 без реального выхода за габарит станка.
Устранение и восстановление референции
Если проверка по предыдущему разделу подтвердила, что программные лимиты и параметры в норме, а причина в УП или ручном перемещении — достаточно скорректировать программу или сместить точку старта. Сложнее, если проблема в позиционировании или обратной связи.
- При подтверждённой рассинхронизации координаты выполните полный поиск нуля станка заново, желательно с проверкой физического упора или базовой метки оси, а не только по показаниям контроллера.
- Если причина в кабеле энкодера — окисление контактов разъёма, повреждение экрана, излом жилы при частом изгибе — кабель нужно заменить целиком, ремонт скруткой на линии обратной связи недопустим из-за риска наводок.
- При деградации самого датчика (нестабильные показания, ошибки счёта импульсов, необратимая потеря абсолютной позиции) энкодер заменяют на аналогичный по артикулу, с последующей повторной калибровкой нулевой точки оси.
- Если авария связана с приводом — усилитель не удерживает ось в заданном положении, происходит «уползание» координаты под нагрузкой — потребуется отдельная диагностика сервоусилителя, поскольку OT-код в этом случае лишь следствие.
- После любой замены компонентов обязательно проверьте параметры программных лимитов на соответствие паспортным значениям станка — сервисная замена платы или сброс параметров нередко возвращает их к заводским, не совпадающим с реальным станком.
Соединительный кабель между приводом и датчиком обратной связи. При повреждении экрана или жилы возможны ложные скачки позиции, которые контроллер интерпретирует как выход за программный лимит.

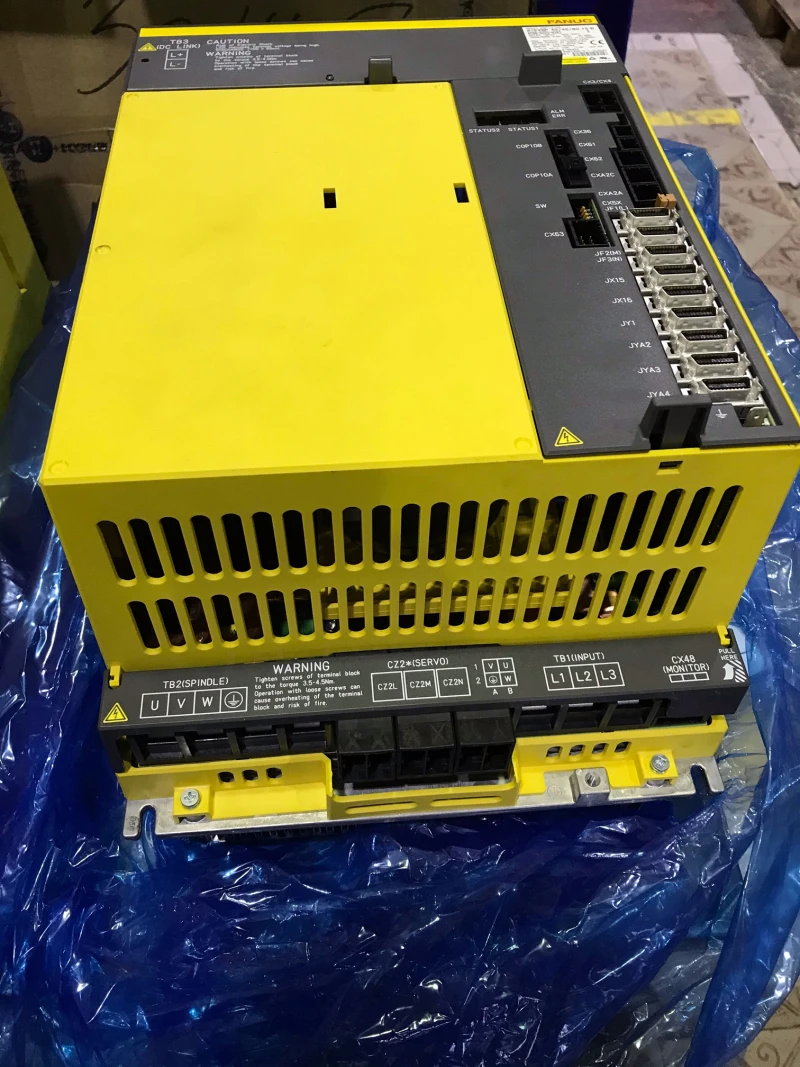

Усилитель контура привода оси. Если ось «уходит» от заданной координаты под нагрузкой и это провоцирует срабатывание программного лимита, проверку и замену начинают с этого узла.
Профилактика и типичные ошибки наладчика
Часть аварий OT001–OT008 создают сами операторы и наладчики, не разобравшись в причине. Самая распространённая ошибка — расширение программных лимитов «на глазок», чтобы просто убрать аварию, без проверки, действительно ли ось безопасно может находиться в новой границе. Это временно устраняет симптом, но повышает риск реального столкновения узла с механическим упором.
- Не меняйте параметры лимитов без сверки с паспортом станка или актуальной картой параметров — заведите отдельный журнал сервисных правок для каждой оси.
- При частой повторяемости аварии на одной и той же координате первым делом проверяйте энкодер и кабель обратной связи, а не только УП — совпадение по координате не всегда значит совпадение по причине.
- После длительного простоя станка или полного отключения питания выполняйте контрольный поиск референции перед первой рабочей программой — это снижает риск скрытого расхождения координат.
- Планово проверяйте состояние ШВП и муфт приводов — механический люфт со временем начинает проявляться именно как «случайные» OT-аварии на границе рабочей зоны.
- Если станок много лет не обслуживался, а коды OT появились впервые за долгий период — это повод для полной проверки геометрии осей, а не только параметров ЧПУ, при необходимости привлекая специалистов по проверке и повышению точности станков.
FAQ: частые вопросы
Что означают коды OT001–OT008 на стойке FANUC?
Это аварии превышения программного концевого выключателя (софт-лимита) по осям станка. Конкретное соответствие кода оси и направлению зависит от модели ЧПУ, поэтому уточняйте по руководству станка.
Можно ли просто расширить программный лимит, чтобы убрать аварию?
Делать это без проверки причины опасно — если ось реально приближается к механическому упору, увеличение лимита повышает риск столкновения. Сначала нужно установить, что вызвало срабатывание.
Авария повторяется без видимой причины — с чем это может быть связано?
Часто это рассинхронизация машинной координаты из-за сбоя референции или деградации энкодера. В этом случае помогает повторный поиск нуля станка и проверка сигнала обратной связи.
Нужно ли выключать станок для диагностики этой аварии?
Нет, большая часть проверки — параметров, координат, диагностических экранов привода — выполняется при включённом станке. Отключение потребуется только при замене кабеля, энкодера или усилителя.
Как понять, что причина в энкодере, а не в программе обработки?
Если авария появляется на разных программах и разных координатах одной оси, а после отвода оси и повторной референции координата не совпадает с предыдущей — это указывает на проблему с обратной связью, а не с УП.
Заключение
Коды OT001–OT008 сами по себе не указывают на неисправность оборудования — это защитный механизм, срабатывающий на границе разрешённой зоны хода. Задача при диагностике — понять, реальный это выход за габарит из-за программы или ручного перемещения, либо контроллер получил недостоверную координату из-за сбоя референции, деградации энкодера или механического люфта. Второй случай требует более глубокой проверки, потому что повторное появление аварии на разных координатах почти всегда говорит о проблеме в цепи обратной связи или в приводе.
Если после проверки параметров и программы авария продолжает повторяться, а причина остаётся неясной, обратитесь к специалистам ООО «Эффективное производство» — поможем с диагностикой конкретной оси, подбором энкодера, кабеля или сервоусилителя по вашей модели станка и восстановлением корректной референции.
