Ошибка FANUC PS0003 (Too many digits): причины и устранение
Сообщение PS0003 (Too many digits) относится к группе program error (PS) — ошибок синтаксиса управляющей программы в системах ЧПУ FANUC. Оно появляется не из-за отказа электроники, а из-за того, что в числовом значении после адресного слова (X, Z, F, S и других) указано больше цифр, чем допускает система для данной команды. На первый взгляд ошибка выглядит безобидной, но если её игнорировать или «лечить» случайной правкой кадра, можно потерять точность обработки или получить повторный сбой на другом участке программы. В этом руководстве — разбор причин, порядок диагностики и рекомендации по профилактике.
- Что означает ошибка PS0003 и где она возникает
- Типичные причины появления Too many digits
- Как найти строку с ошибкой
- Порядок устранения ошибки
- Передача программ и роль модулей ввода-вывода
- Профилактика повторного появления
- Когда нужна диагностика оборудования, а не программы
Что означает ошибка PS0003 и где она возникает
PS0003 — это программная ошибка (program error), которую стойка FANUC выдаёт на этапе синтаксического разбора кадра управляющей программы, до начала фактического движения осей. Система читает адресное слово и следующее за ним число, сравнивает количество значащих цифр с допустимым для этого параметра лимитом (он задаётся внутренними ограничениями стойки и параметрами станка) и, если лимит превышен, останавливает разбор программы и выводит код ошибки.
Чаще всего ошибка проявляется в трёх ситуациях:
- при запуске программы, набранной или отредактированной вручную на панели оператора;
- при загрузке файла через DNC-канал, USB или сетевую папку;
- сразу после смены единиц измерения (мм/дюймы) или изменения формата десятичной точки в параметрах.
Важно отличать PS0003 от похожих по смыслу ошибок EX (execution error), которые возникают уже во время выполнения кадра, а не при его чтении. Если вы работаете с разными типами кодов FANUC, обзор структуры ошибок группы EX и логика их появления описаны в отдельной статье о кодах EX и их отличиях от PS.
Типичные причины появления Too many digits
На практике за PS0003 стоит одна из следующих причин.
- Превышение разрядности адреса. Например, для координаты X задано значение с числом цифр больше, чем разрешено настройками стойки — часто это результат опечатки лишнего нуля.
- Ошибка постпроцессора CAM-системы. Неправильно настроенный постпроцессор может выводить координаты без разделения десятичной точкой, «слипая» целую и дробную часть в одно длинное число.
- Повреждение файла при передаче. Сбой в канале передачи (RS232, USB-накопитель, сетевая папка) иногда «склеивает» соседние строки программы, из-за чего числовое значение получается аномально длинным.
- Неверные единицы измерения. Программа, рассчитанная в дюймах, загружена в стойку, настроенную на метрическую систему, — из-за пересчёта коэффициент умножения даёт число с избыточным количеством цифр.
- Ручное редактирование кадра на панели оператора. При правке в режиме MDI легко случайно продублировать цифру или не заметить лишний символ на маленьком экране.
| Причина | Где искать | Как проверить |
|---|---|---|
| Опечатка при ручном вводе | Последний отредактированный кадр | Сравнить с исходным чертежом/расчётом |
| Ошибка постпроцессора CAM | Начало программы, координаты после G-кодов | Открыть файл в текстовом редакторе, проверить формат чисел |
| Сбой при передаче файла | Случайное место в теле программы | Повторить передачу другим способом, сверить контрольную сумму |
| Несовпадение единиц измерения | Кадры с большими координатами | Проверить параметр единиц измерения станка |
Как найти строку с ошибкой
Стойка FANUC при выводе PS0003 обычно указывает номер кадра, на котором остановился разбор. Порядок поиска:
- Откройте экран диагностики программы (Program → Alarm/Message) и зафиксируйте номер кадра.
- Перейдите в редактор программы и найдите указанный кадр — обратите внимание на длину числовых значений после каждого адреса.
- Проверьте соседние кадры: если ошибка «съела» символ конца строки, реальная проблема может находиться на строку выше или ниже.
- Если программа загружена извне, откройте исходный файл на компьютере в текстовом редакторе и визуально сравните форматирование чисел с рабочими программами, которые запускались без ошибок.
Такая диагностика по коду ошибки — стандартная процедура для программных сбоев FANUC. Общий алгоритм разбора кодов приведён в статье о диагностике ЧПУ по коду ошибки, а специфику расшифровки именно PS-кодов удобно смотреть в материале про группу ошибок PS в системах FANUC.
Порядок устранения ошибки
После того как проблемный кадр найден, действуйте по следующей схеме.
- Исправьте число вручную, приведя его к корректному количеству разрядов, соответствующему настройкам станка (уточняйте предельное значение по руководству станка — оно зависит от модели стойки и заданных параметров).
- Если ошибка вызвана постпроцессором, откорректируйте формат вывода координат в CAM-системе (обычно нужно явно указать десятичную точку и ограничить количество знаков после неё) и перегенерируйте программу.
- При подозрении на сбой передачи — заново перенесите файл, желательно другим каналом (например, через USB вместо сети), и сверьте размер файла до и после копирования.
- Проверьте активные единицы измерения станка перед запуском программы, особенно после переключения между дюймовой и метрической системой.
После исправления запустите программу в режиме покадровой отработки (single block) с уменьшенной подачей, чтобы убедиться, что других синтаксических ошибок в тексте нет.
Передача программ и роль модулей ввода-вывода
Значительная часть случаев PS0003 связана не с самой программой, а с трактом её передачи в стойку. Если модуль ввода-вывода станка работает нестабильно — теряет символы, «плавает» на скорости передачи по RS232 или неправильно интерпретирует конец строки, — числовые значения в кадрах могут искажаться уже на этапе приёма файла, и тогда исходный текст программы окажется абсолютно корректным, а ошибка всё равно повторится при следующей загрузке.
Отвечает за корректную передачу и приём данных между стойкой и внешними носителями программ; при сбоях в этом узле искажение числовых значений в кадрах может маскироваться под ошибку PS0003.

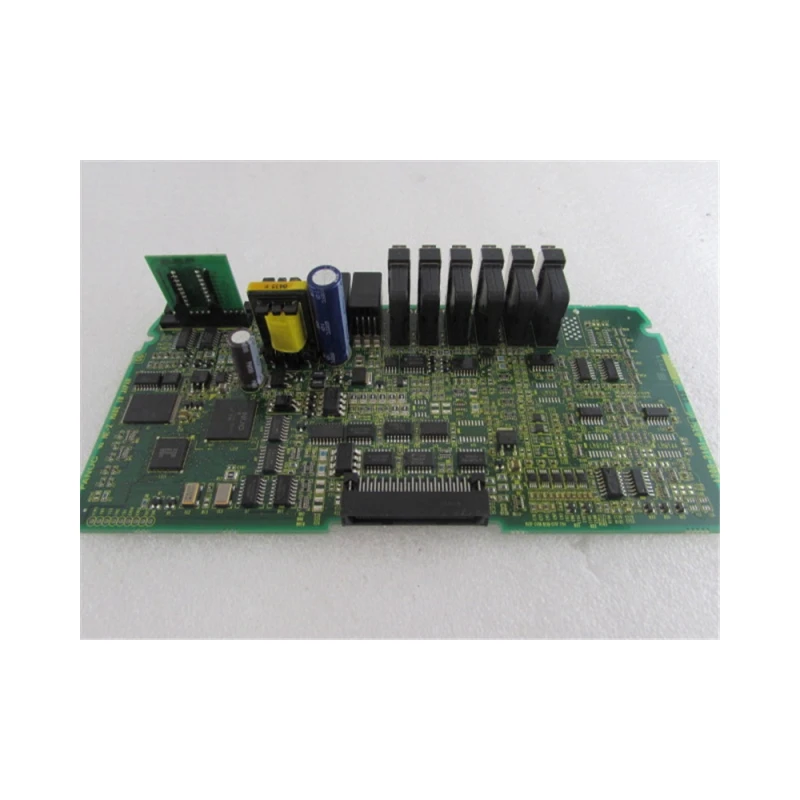

Терминальный модуль ввода-вывода для организации связи стойки ЧПУ с внешними устройствами; замена изношенного модуля снижает риск повторных сбоев при загрузке управляющих программ.
Если ошибка PS0003 повторяется на программах, которые ранее запускались без проблем, и не зависит от их содержания, стоит проверить исправность узла передачи данных, а не только текст программы. Подробнее о том, как заменить устаревший накопитель на современный вариант загрузки программ, — в статье про замену FDD на USB-эмулятор ЧПУ.
Профилактика повторного появления
Чтобы снизить вероятность повторного PS0003, рекомендуется:
- всегда проверять программу в режиме симуляции перед первым запуском на станке;
- настроить постпроцессор CAM так, чтобы он выводил координаты с явной десятичной точкой и ограниченным числом знаков после неё;
- фиксировать единицы измерения программы в комментарии первой строки и сверять их с текущими настройками станка перед загрузкой;
- вести журнал редактирования программ на панели оператора, чтобы быстро находить, кто и когда вносил последние изменения;
- периодически проверять целостность файлов на USB-накопителях и сетевых папках, используемых для передачи программ.
Если правки в программы вносятся часто вручную, удобнее работать через полноразмерную панель оператора с клавиатурой — на ней меньше риск случайно ввести лишний символ по сравнению с компактными пультами.
Полноразмерная клавиатура и экран для ручного набора и редактирования программ на станке; удобна при регулярной правке кадров и снижает число опечаток по сравнению с компактными пультами.
Когда нужна диагностика оборудования, а не программы
Если ошибка PS0003 возникает регулярно на разных программах, приходящих разными путями, а текст кадров при проверке оказывается корректным, есть смысл проверить саму панель оператора: залипание клавиш ввода цифр, сбои в контроллере клавиатуры или деградация контактов иногда приводят к дублированию цифр при вводе, что внешне выглядит как ошибка программы, а не оборудования.
Замена панели оператора устраняет ложное дублирование символов при вводе координат, если проблема повторяется на разных программах и разных каналах загрузки.
Признаки, при которых стоит переходить от анализа программы к диагностике узла ввода: одинаковые «лишние» цифры появляются на разных, не связанных между собой программах; ошибка не исчезает после ручной перепечатки кадра «с нуля»; при проверке файла на другом компьютере текст программы полностью корректен. В этих случаях экономичнее один раз проверить исправность панели или модуля связи, чем каждый раз перепроверять программы вручную.
FAQ: частые вопросы
Что конкретно означает ошибка PS0003 Too many digits?
Это программная ошибка синтаксиса: в числовом значении после адресного слова в кадре указано больше цифр, чем допускает стойка для данной команды.
Можно ли продолжить обработку, не исправляя ошибку?
Нет, стойка останавливает разбор программы на проблемном кадре и не продолжит выполнение, пока значение не будет исправлено.
Ошибка связана с постпроцессором CAM-системы?
Часто да — неправильный формат вывода координат постпроцессором без десятичной точки может приводить к «слипанию» цифр и появлению PS0003.
Может ли причиной быть неисправность оборудования, а не текста программы?
Да, если ошибка повторяется на разных корректных программах, стоит проверить модуль ввода-вывода или панель оператора на предмет искажения символов при передаче или вводе.
Как быстро найти проблемный кадр в программе?
Стойка указывает номер кадра при выводе ошибки на экране диагностики — по нему нужно перейти в редактор программы и проверить длину числовых значений после адресов.
Заключение
PS0003 (Too many digits) — программная, а не аппаратная ошибка, и в большинстве случаев она устраняется правкой конкретного кадра или настроек постпроцессора CAM. Тем не менее, если ошибка повторяется без видимой связи с содержанием программы, причину стоит искать в тракте передачи данных или в исправности панели оператора — эти узлы физически формируют то самое «слишком длинное» число, которое видит стойка.
Если после проверки текста программы и канала передачи ошибка не исчезает, специалисты ООО «Эффективное производство» помогут провести полную диагностику стойки FANUC, подобрать и заменить модуль ввода-вывода или панель оператора с сохранением совместимости со станком.
