Датчик Hexagon IRP25.41: обзор и применение
Инфракрасные измерительные щупы линейки m&h (Hexagon) закрывают одну из самых частых задач на обрабатывающих центрах — измерение положения детали и контроль инструмента без остановки станка на длительную настройку. Датчик IRP25.41 относится к компактному семейству беспроводных щупов, которые передают сигнал касания на приёмник по инфракрасному каналу. На практике с такими датчиками сталкиваются, когда нужно заменить вышедший из строя щуп на станке с уже настроенным циклом измерения, либо когда старая модель снята с производства и приходится искать функциональный аналог. Ниже — устройство, характеристики, сравнение с соседними моделями линейки и практические рекомендации по эксплуатации.
- Принцип работы и назначение
- Конструкция и технические характеристики
- Место IRP25.41 в линейке датчиков Hexagon
- Применение на станках с ЧПУ
- Монтаж и настройка
- Обслуживание и типичные неисправности
- Как выбрать и заказать замену
- Заключение
Принцип работы и назначение
IRP25.41 — это измерительный щуп (probe) с механическим контактным наконечником — стилусом, который при касании детали или инструмента формирует электрический сигнал срабатывания. В отличие от проводных систем, где сигнал передаётся по кабелю через разъём в шпинделе, инфракрасные датчики этого семейства кодируют сигнал в оптический импульс и передают его на стационарный приёмник, установленный в рабочей зоне станка. Это снимает вопрос обрыва или залипания контактов разъёма и позволяет менять щуп на смену инструмента без демонтажа проводки.
Задача датчика — зафиксировать момент механического контакта с точностью до микрон и передать этот момент системе ЧПУ, которая по известной траектории перемещения оси вычисляет фактическую координату точки касания. На этом строятся циклы измерения заготовки, поиска нуля детали, контроля износа и поломки инструмента. Подробнее о том, как устроены контактные измерительные системы в целом, можно почитать в материале о контактных измерительных системах для производственных станков.
Конструкция и технические характеристики
Корпус IRP25.41 выполнен из нержавеющей стали с защитой от СОЖ (смазочно-охлаждающей жидкости) и стружки, что типично для щупов этого класса, устанавливаемых непосредственно в конус шпинделя или в специальный держатель на столе станка. Питание — от встроенной батареи, срок службы которой зависит от интенсивности использования и режима сна между измерениями (уточняйте по паспорту конкретной модели и руководству станка).
Общие параметры, характерные для датчиков этой линейки:
| Параметр | Типовое значение |
|---|---|
| Тип связи с приёмником | Инфракрасный (без кабеля) |
| Точность повторного срабатывания | Единицы микрон (по паспорту конкретной модели) |
| Источник питания | Встроенная батарея с автономным ресурсом |
| Степень защиты | Уплотнённый корпус, защита от СОЖ и стружки |
| Крепление | Конус шпинделя или посадочное гнездо на столе |
| Область применения | Измерение детали, привязка и контроль инструмента |
Точные значения точности, дальности передачи сигнала и рабочего диапазона температур зависят от конкретной модификации и должны браться из паспорта на датчик или из руководства станка — производитель может изменять параметры между сериями без изменения общей конструкции.
Место IRP25.41 в линейке датчиков Hexagon
Семейство инфракрасных щупов m&h/Hexagon включает несколько типоразмеров, которые отличаются диаметром корпуса, ходом стилуса и назначением — измерение детали или наладка инструмента. IRP25.41 относится к компактной группе, близкой по габаритам к моделям IRP25.50 и IRP40.42/IRP40.50. Отдельно стоит линейка IRT — датчики для контроля инструмента (не детали), с иной геометрией срабатывания.
| Модель | Назначение | Комментарий |
|---|---|---|
| IRP25.41 | Измерение детали | Компактный корпус, установка в шпиндель |
| IRP25.50 | Измерение детали | Смежная модификация того же размерного ряда |
| IRP40.42 / IRP40.50 | Измерение детали | Больший диаметр корпуса, увеличенный ход стилуса |
| IRT65.00 | Наладка инструмента | Отдельная линейка для контроля длины и поломки инструмента |
Перед заказом замены важно сверять не только серию, но и модификацию по маркировке на корпусе — размерные ряды между собой не всегда взаимозаменяемы без изменения оправки или параметров цикла в ЧПУ. Полный перечень датчиков и щупов Hexagon для сравнения представлен в разделе щупы Hexagon каталога.

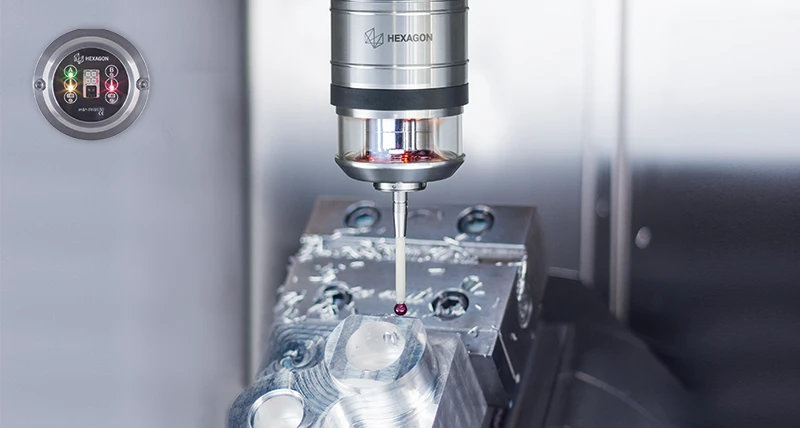

Смежная модификация того же компактного размерного ряда, что и IRP25.41 — рассматривается как вариант замены при подборе по посадочным размерам.
Применение на станках с ЧПУ
На практике IRP25.41 закрывает три задачи в цикле обработки:
- поиск фактического положения заготовки на столе перед началом обработки — исключает зависимость от точности установки приспособления;
- контроль геометрии детали в процессе — промежуточное измерение между операциями, чтобы поймать отклонение до брака;
- привязку системы координат детали к нулю станка на многоосевых обрабатывающих центрах, где деталь может быть развёрнута под углом.
Инфракрасная передача сигнала особенно оправдана на станках с автоматической сменой оправок, где щуп ставится в шпиндель по программе смены инструмента — кабельное соединение в этом случае усложняет конструкцию магазина. Общий подход к сокращению времени наладки за счёт измерительных щупов описан в статье про сокращение наладки ЧПУ с помощью инструментального щупа.
Монтаж и настройка
При установке датчика важно соблюсти три условия: механическую фиксацию в конусе или гнезде без люфта, оптическую видимость между датчиком и приёмником по всей траектории измерительного цикла и корректную привязку смещений в параметрах ЧПУ.
- Проверьте посадочный конус и оправку — механическое биение при установке напрямую переносится в погрешность измерения.
- Убедитесь, что приёмник инфракрасного сигнала не перекрыт кожухами, ограждением или другими элементами оснастки на всех рабочих позициях стола.
- Выполните калибровку стилуса на эталонной оправке или калибровочной сфере — без этого шага система не знает точное смещение центра щупа от оси инструмента.
- Занесите параметры срабатывания (усилие, время задержки) в цикл измерения согласно руководству станка.
Первое включение и первый измерительный цикл рекомендуется выполнять на холостом ходу, без детали в рабочей зоне — так проще отследить ложные срабатывания от вибрации или помех по оптическому каналу.
Дополняет IRP25.41 в цикле обработки: если IRP-щуп измеряет деталь, IRT-датчик отвечает за контроль длины и поломки инструмента.
Обслуживание и типичные неисправности
Инфракрасный канал связи чувствителен к загрязнению оптического окна — стружка, масляный туман и брызги СОЖ снижают дальность и надёжность передачи сигнала. Регулярная протирка оптики датчика и приёмника входит в базовый регламент обслуживания на большинстве станков.
- Ложные или пропущенные срабатывания — часто связаны с загрязнением оптики или перекрытием линии видимости приёмника.
- Разряд батареи — проявляется постепенным ростом числа сбойных циклов измерения; батарею меняют по плановому регламенту, не дожидаясь полного отказа.
- Погнутый или деформированный стилус — приводит к систематической погрешности измерения по одной из осей; наконечник заменяется, корпус датчика обычно сохраняет работоспособность.
- Механический люфт в оправке или конусе — вносит нестабильность результата от цикла к циклу даже при исправном датчике.
При подозрении на нестабильную работу измерительной системы полезно свериться с общим порядком диагностики — принципы схожи с обслуживанием контактных щупов Renishaw, описанными в материале когда менять датчик Renishaw.
Как выбрать и заказать замену
При подборе замены IRP25.41 важно свериться по нескольким пунктам, а не только по внешнему сходству корпуса:
- точная маркировка модели на корпусе снятого датчика — модификации внутри линейки не всегда взаимозаменяемы без переналадки цикла;
- тип посадки — конус шпинделя или гнездо на столе, диаметр и длина оправки;
- совместимость протокола передачи сигнала с установленным на станке приёмником;
- текущее состояние приёмника и оптического окна — при замене датчика стоит одновременно проверить и приёмную часть.
Если родная модель снята с производства или недоступна к поставке, специалисты могут подобрать функциональный аналог из линейки Hexagon с пересчётом параметров цикла измерения под новую геометрию. Смежные модели этого же ряда — IRP40.42 и IRP40.50 — рассматриваются как альтернативные варианты, если посадочные размеры станка это допускают.

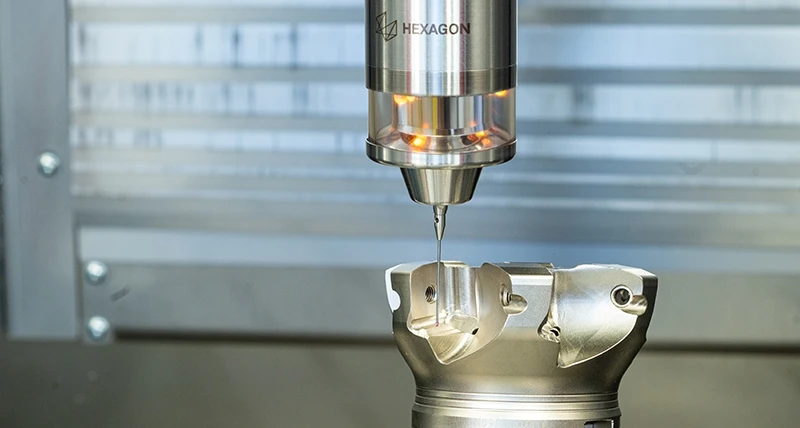

Модель увеличенного размерного ряда линейки m&h — вариант подбора, когда посадочные размеры станка допускают больший корпус.

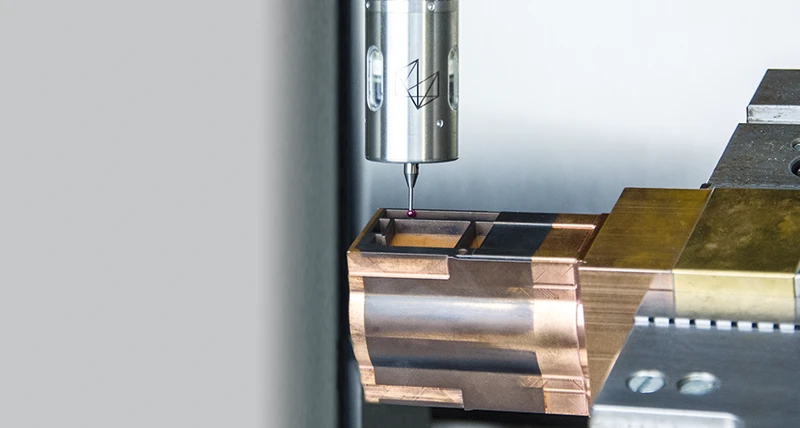

Ещё одна модификация того же ряда, применяется на станках с более крупным посадочным гнездом для датчика.
FAQ: частые вопросы
Чем IRP25.41 отличается от кабельных измерительных щупов?
Он передаёт сигнал срабатывания по инфракрасному каналу на стационарный приёмник, поэтому его можно менять оправкой через магазин инструмента без демонтажа кабельной разводки в шпинделе.
Можно ли заменить IRP25.41 на модель IRP40.42 или IRP40.50?
Технически модели одного семейства близки по принципу работы, но перед заменой нужно свериться по посадочным размерам оправки и пересчитать параметры измерительного цикла в ЧПУ.
Как часто нужно чистить оптическое окно датчика?
Регламент зависит от условий работы станка, но при обильном образовании СОЖ-тумана и стружки протирку оптики датчика и приёмника стоит делать при каждом плановом ТО.
Что делать, если датчик стал давать нестабильные показания?
Сначала проверьте чистоту оптики и отсутствие препятствий на линии видимости с приёмником, затем состояние стилуса и оправки, и только после этого — заряд батареи и настройки цикла измерения.
Нужно ли перекалибровывать датчик после замены стилуса?
Да, после замены наконечника обязательно выполняется калибровка на эталонной оправке или калибровочной сфере, иначе система будет получать смещённые координаты касания.
Заключение
Датчик Hexagon IRP25.41 — типичный представитель линейки инфракрасных измерительных щупов, которые снимают вопрос кабельного соединения при измерении детали на обрабатывающих центрах с автоматической сменой инструмента. Ключевые факторы надёжной работы — чистота оптического канала, корректная механическая установка и своевременное обслуживание батареи и стилуса.
Если требуется подобрать точный аналог снятой с производства модели, проверить совместимость с установленным приёмником или получить консультацию по параметрам измерительного цикла — обратитесь к специалистам ООО «Эффективное производство»: поможем подобрать датчик под конкретный станок и настроить измерительный цикл.
