Сканирующий датчик OSP60 SPRINT RENISHAW

Для малых и крупных станков.
Оптическая передача сигнала.
Диапазон сканирования ±XY 0,3 мм, ±Z 0,15 мм.
Максимальное отклонение сканирования ±XY 0,8 мм, ±Z 0,61 мм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

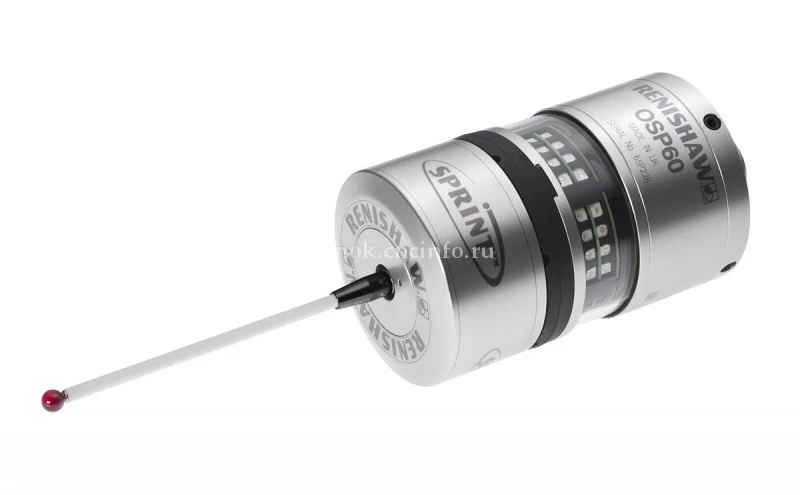

Сканирующий датчик OSP60 SPRINT RENISHAW
0 5 5 5
(5)

Для малых и крупных станков.
Оптическая передача сигнала.
Диапазон сканирования ±XY 0,3 мм, ±Z 0,15 мм.
Максимальное отклонение сканирования ±XY 0,8 мм, ±Z 0,61 мм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для контроля деталей
Производитель: RENISHAW
для контроля деталей
оптическая (ИК)

Система SPRINT обеспечивает принципиально новые возможности при обработке на станках без какого-либо снижения надёжности конструкции. Это объясняется тем, что, как и все изделия компании Renishaw для станков, система SPRINT разработана с учётом обеспечения надёжной работы даже в самых жёстких условиях эксплуатации.
В системе SPRINT использована технология нового поколения для сканирования на станках, существенно расширяющая те преимущества, которые дает контроль деталей при обработке: эта технология обеспечивает быстрое и точное получение данных о форме и профиле призматических и более сложных трехмерных элементов.

Датчик OSP60 системы SPRINT изготавливается из высококачественных материалов и проходит очень жёсткий контроль на надёжность его работы, чтобы быть уверенными в том, что он сможет выдерживать удары, вибрацию и сильные перепады температуры, далеко выходящие за пределы, наблюдаемые обычно при эксплуатации станков. В датчике также предусмотрен механизм защиты от перебега, обеспечивающий безопасный останов датчика в случае его столкновения с деталью или зажимом. Каждый датчик OSP60 проходит в полном объёме испытания для гарантии того, что он сможет работать с нужной точностью при максимальной интенсивности подачи СОЖ.

Преимущества:

  • Радикальное снижение времени выполнения измерительных циклов благодаря скоростям подачи, достигающим 15 м/мин.
  • Сбор данных со скоростью 1000 точек в секунду дает недостижимое ранее исключительно точное представление о местоположении, размере и форме элемента.
  • Получение более полного описания детали обеспечивает более высокую уверенность в результатах измерений.
  • Специальные программные пакеты дают возможность решать часто встречающиеся сложные измерительные задачи.
  • Новые возможности позволяют переосмыслить производственные процессы.

Ключевые достоинства:

  • Более высокий уровень автоматизации, обеспечивающий повышение производительности и стабильности результатов.
  • Повышение производительности станка благодаря более эффективному контролю процесса обработки, что обеспечивает снижение объема брака и повторной обработки.
  • Повышение производительности станка благодаря уменьшению времени выполнения измерительных циклов.



Совместимые интерфейсы / устройства передачи сигналов – OMM-S с OSI-S.

Развернуть
Свернуть
Основное назначение системы Высокоскоростная система сканирования для управления процессом обработки на станке
Датчик OSP60 Аналоговый сканирующий датчик для инструментов станков, обладающий возможностью сканирования и выполнения измерений в отдельных точках
Приемник OMM-S Оптический приемник, подходящий для системы SPRINT
Интерфейс OSI-S Интерфейс, который обрабатывает данные из OMM-S и обеспечивает связь ввода/вывода с инструментом станка
Productivity+TM CNC plug-in Программное обеспечение для сбора и анализа данных
Способ передачи сигнала Полудуплексная инфракрасная связь на длине волны 950 нм – 1000 трехмерных точек в секунду
Диапазон передачи сигналов датчика До 4,5 м с одним приемником или до 9 м с двумя приемниками – наличие четырех настроек питания
Масса датчика (без хвостовика) с батареями 1080 г
Тип элементов питания 3 литиевые батареи CR123
Стандартный срок службы батарей
Полная мощность
Низкая мощность (1⁄8)
Режим
ожидания

68 дней
68 дней
При 95% простоя
182 часа
348 час
При непрерывном использовании
11 часов
21 час
Диапазон сканирования ±XY 0,3 мм, ±Z 0,15 мм
Максимальное отклонение сканирования (стандартное) ±XY 0,80 мм, +Z 0,61 мм
Разрешение датчика 0,1 мкм
Максимальная скорость сканирования 15 м/мин, в зависимости от рабочих характеристик инструмента станка
Направление измерений ±X, ±Y, +Z
Длина щупа Рекомендуется 75-150 мм
Диаметр шарика щупа Стандартный 2-8 мм
Тип щупа Только прямые щупы. Рекомендуются щупы SPRINT
Усилие срабатывания
- XY (стандартно)
- Z (стандартно)
Сканирование
0,6 Н, 61 гс
1,0 Н, 102 гс
Измерение в отдельных точках
2 Н, 204 гс
9 Н, 919 гс
Условия эксплуатации
Датчик OSP60
Приемник OMM-S
Интерфейс OSI-S
Класс защиты IP
IPX8 (EN/IEC60529)
IPX8 (EN/IEC60529)
IP20 (EN/IEC60529)
Рабочая температура
от +5 °C до +55 °C
от +5 °C до +55 °C
от +5 °C до +55 °C
Развернуть
Свернуть

Схема датчика

Схема датчика

Развернуть
Свернуть
